橫流式閉式冷卻塔

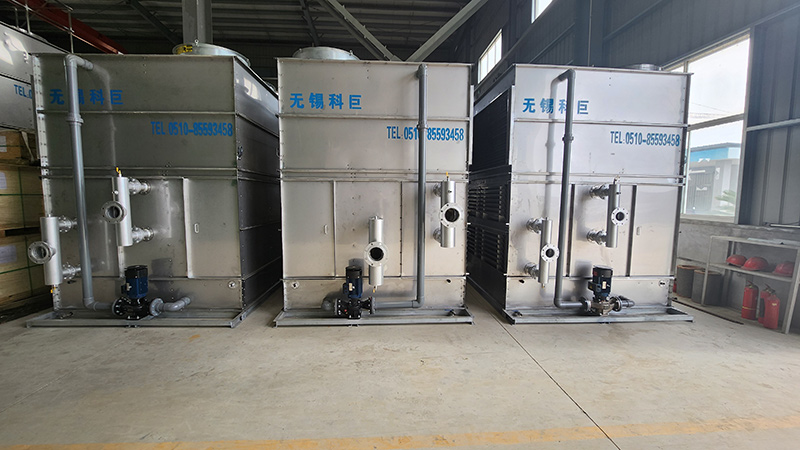

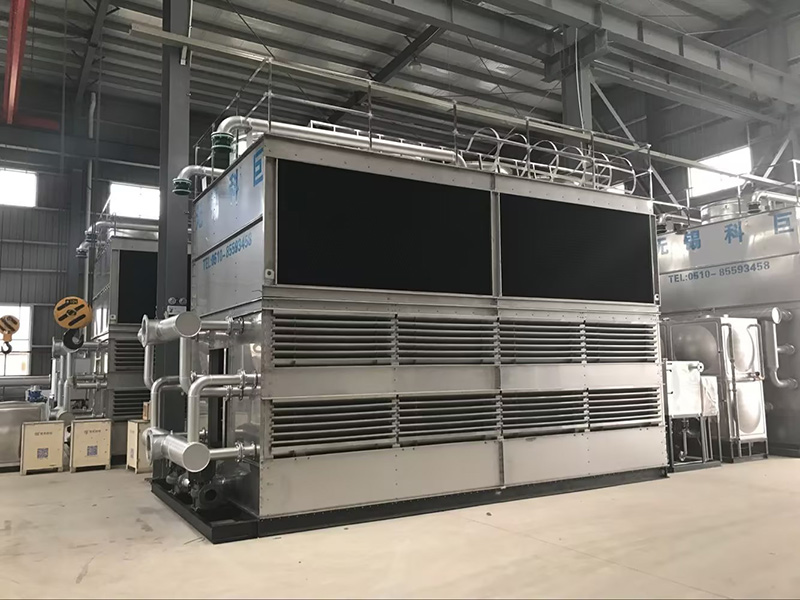

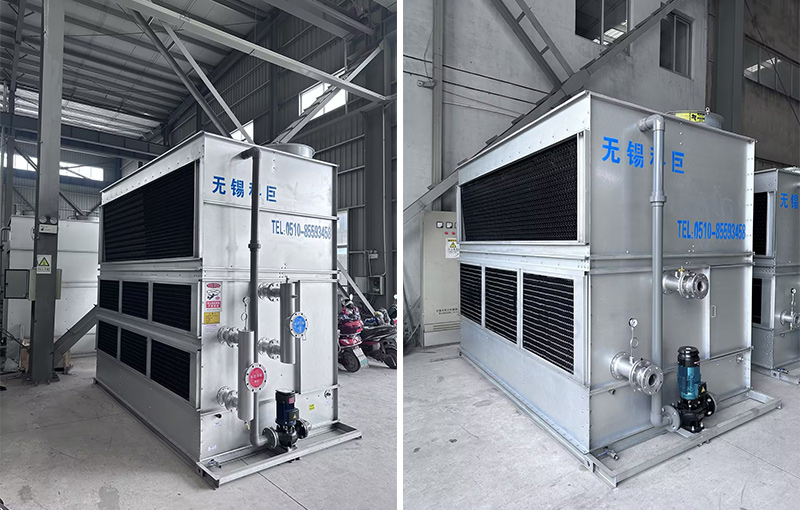

產品實景
工作原理

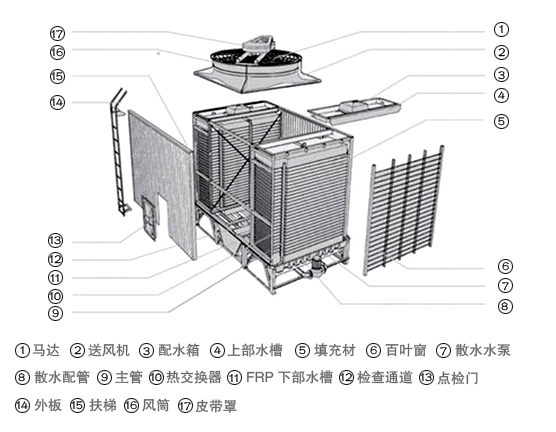

結構圖
特點
配件部分
|

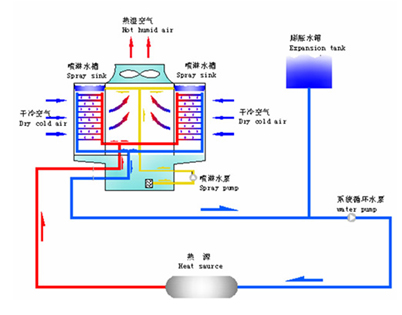

▲內循環水系統
盤管內被冷卻后的循環水從塔體流出，由系統循環水泵送往熱源（被冷卻設備），經過換熱升溫的循環水再進入盤管冷卻。
▲外循環水系統
外部噴淋水通過與盤管和填料接觸換熱達到冷卻盤管內部循環水的目的后，落入下部水槽，由噴淋水泵送至噴淋水槽再次循環。
內循環被冷卻水通過盤管與管外噴淋水和空氣進行熱質交換，避免了被冷卻水與空氣直接接觸而導致的水質污染。由于噴淋水經過了PVC填料預冷卻，其換熱效果更加明顯。
|
|
▲徹底杜絕冷卻水系統由雜物、水垢引起的危害
經軟化處理的冷卻水在系統內閉路循環，與外界環境不直接接觸，杜絕了由于漂浮物、粉塵、有害離子等進入冷卻水系統并積聚 而造成的效率降低、臟污故障等。
▲超強的耐久性
·熱交換器盤管采用耐腐蝕強、傳熱效率高的磷脫氧銅傳熱管；
·鋼制框架全部經熱浸鋅處理，或采用不銹鋼材料；
·下部水槽、風機外殼、外面板等采用優質FRP或不銹鋼材料；
·風機及其傳動系統、噴淋泵全部采用進口部件，耐久性超強。
▲新型熱交換器的采用使盤管的安裝、更換徹底簡化
·新型熱交換器盤管與集管的連接采用了法蘭連接方式，使熱交換器盤管的安裝、拆卸作業徹底簡化。
·新型熱交換器采用立體傾斜技術，徹底解決排水不暢及殘留問題
▲新型換熱器與填料的優化布局使維護、保養更便捷
新型熱交換器與高性能填料的優化布局，使熱交換盤管及填料的保養、清洗作業更加簡單、方便。
▲新型風機的采用進一步提高了性能
采用三坐標逆解法設計的新型風機葉片，經整體鋼模壓力鑄造制成并經嚴格的動平衡測試，排風能力提高，運轉噪音進一步降低。
▲噴淋配管內部化
噴淋配管設置在冷卻塔內部，省卻了外部配管，使塔體外型更美觀降低了現場配管費用。
|
|
『減震器』
冷卻塔的送風機是旋轉部分，多少會有些震動。這個震動可能會傳至基礎、建筑物上去，為了減少震動，我們提供多種減震方案。
Ⅰ冷卻塔專用彈簧減震座
Ⅱ冷卻塔專用橡膠減震墊
『電加熱器』
在寒冷地區的冬季使用冷卻塔的場合，循環水、散布水易凍結，因而引起配管、塔內部件的破裂。為了防止這一類事故的發生，我們推薦使用防凍部件，如電加熱器，如需其它防凍方式可與公司聯系。
『風筒直管、彎管』
冷卻塔出風筒可根據用戶現場需要，加裝直管、45度彎管或90度彎管。
·電機
我們提供單速、雙速、變頻電機供客戶選擇，滿足客戶的不同需求
『電控箱』
可以對水泵，電機，電加熱器等需要控制的設備進行集中管理和控制，方便安全，并且能實現遠程控制。
『水箱』
系統的補水水箱供客戶選擇。
『加藥水箱』
為滿足客戶對水質的不同要求，我們同時提供加藥水箱。
▲噴淋水電熱器選用表（KW）
|
冷卻容量 RT
|
環境溫度
|
|
-5℃
|
-10℃
|
-15℃
|
|
20
|
2
|
2
|
3
|
|
25
|
2
|
2
|
3
|
|
30
|
2
|
2
|
3
|
|
40
|
2
|
2
|
3
|
|
50
|
2
|
3
|
3
|
|
60
|
3
|
3
|
4
|
|
80
|
3
|
4
|
5
|
|
100
|
3
|
4
|
5
|
|
125
|
3
|
4
|
5
|
|
